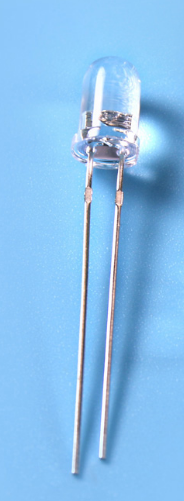

Диаметри диоди инфрасурх дар расм 3мм ва дигаре 5мм аст.

Онҳо тақрибан бо LED-ҳои рӯшноӣ якхелаанд, бинобар ин, пинҳои дарозтар ба қутби мусбат ва дигаре ба қутби манфӣ пайваст карда мешаванд.

Соддатарин схемаи ронандагӣ ин илова кардани муқовимати маҳдудкунандаи ҷараёни 1к ба кӯчаи мусбати 3.3v ва сипас пайваст кардани электроди манфӣ ба IO-и микроконтроллер мебошад.Тавре ки дар зер нишон дода шудааст:

2 Мутобиқати байни интиқолдиҳандаи сигнали инфрасурх ва қабулкунанда

Бо гуфтани ин, ман бояд дар мақолаи навбатӣ бо шумо хатогиро ислоҳ кунам.

Дар расми боло зикр шудааст, ки сатҳҳои сигнали интиқолдиҳанда ва қабулкунанда муқобиланд.Яъне ҳамон мундариҷае, ки дар қуттиҳои сурх ва кабуд дар расми боло доир карда шудааст.

Дар асл, дар шакли мавҷ, қисми кабуди интиқолдиҳанда сатҳи оддии баланди 0,56 мс нест.Баръакс, он мавҷи 0.56ms pwm 38kHz аст.

Шакли воқеии ченшудаи мавҷ чунин аст:

Тафсилоти шакли мавҷи қисми ранги мавҷи интиқолдиҳанда дар расм чунинанд:

Мумкин аст, ки басомади ин мавҷи квадратии зич 38 кГц аст.

Ин аст мухтасар: мукотибаи байни интиқолдиҳанда ва қабулкунандаи идоракунии дурдасти инфрасурх:

Вақте ки интиқолдиҳанда мавҷи квадратии 38 кГц мебарорад, қабулкунанда паст аст, вагарна қабулкунанда баланд аст

3 Намунаи амалисозии функсияи интиқолдиҳандаи инфрасурх

Акнун биёед ба амалияи барномасозӣ гузарем.

Тибқи муқаддимаи қаблӣ, мо медонем, ки барои амалӣ кардани вазифаи идоракунии дурдасти инфрасурх, мо бояд аввал ду вазифаи асосиро амалӣ кунем:

1 баромади мавҷи квадратии 38 кГц

2 Мавҷи квадратии 38 кГцро идора кунед, то дар вақти дилхоҳ фурӯзон ва хомӯш кунед

Аввалин баромади мавҷи квадратии 38 кГц мебошад.Мо барои тавлиди он танҳо мавҷи pwm-ро истифода мебарем.Дар ин ҷо, мо бояд функсияи pwm-и таймерро истифода барем.Ман дар ин ҷо чипи камқуввати STM32L011F4P6-ро истифода мебарам.

Аввалан куби артефакти асбоби тавлиди кодро барои тавлиди код истифода баред:

Рамзи оғозёбӣ:

Он гоҳ функсияи фурӯзон ё хомӯш кардани мавҷи pwm мувофиқи қоидаҳои рамзгузорӣ мавҷуд аст, ки бо истифода аз қатъҳои таймер амалӣ карда мешавад ва сипас дарозии вақти фурӯзон ё хомӯш кардани мавҷи pwm тавассути тағир додани вақти омадани мавҷи навбатиро тағир диҳед. халалдор кардан:

Ҳанӯз баъзе тафсилоти маълумоти рамзшуда мавҷуданд, ки дар ин ҷо нашр карда намешаванд.Агар ба шумо рамзи сарчашмаи бештар лозим бошад, шумо метавонед паём гузоред ва ман ҳарчи зудтар ба шумо рамзи муфассалро пешниҳод мекунам.
